[Lanos] podłączenie szyb el. boczki T-150

johny27 · Wysłany: 2012-10-19, 20:55 **[Lanos] podłączenie szyb el. boczki T-150**

Mam takie pytanie czy jak bym podłączył szyby pod zapalniczkę sprawdziłem idzie do wtyczki (idą do wtyczki 3 kable 2 czarne i 1 brązowy) cały czas 14 V nie wiem jak jest jak za wtyczką( idą już 2 różne kable) bo wiadomo ze zapalniczka działa dopiero po przełączeniu kluczyka do zapłonu i tak też bym chciał aby działały mi szyby elektryczne. Czy to jest dobry pomysł czy lepiej inaczej to zrobić. w skrzynce pod maską mam przekaźnik od szyb i bezpiecznik tak sam w środku też mam bezpiecznik może tu jakoś da rade się podłączyć ? Jak podłączyć Lewą stronę z prawą mam przełączniki z wersji T-150?
Podłączyłem lewą stronę tymczasowo pod akumulator ( jak idzie cały czas prąd a nie korzystam z szyb to silnik może się spalić czy np akumulator mi się rozładuje?) + to pomarańczowy a czarny to masa i teraz nie wiem jak podłączyć prawą stronę nawet nie wiem gdzie jest tam plus i masa w wtyczce a właśnie muszę ciągnąć znowu plus i minus czy już nie? Wiem ze musi iść 3 kable ale nie wiem jakie kolory mam podłączyć ze sobą by działało sterowanie z lewej strony prawą szybą.

Czy wasze mechanizmy od szyb elektrycznych chodzą głośno czy raczej cicho?

Nie mogę edytować starego tematu ani wstawić fotek nie wiem dlaczego? http://daewooforum.pl/temat53499.html#707569

Lisu18 · Wysłany: 2012-10-19, 22:01

W każdym lanku (tak mi się wydaje) jest z komory przeciągnięty kabel od szyb elektrycznych do kostki za bezpiecznikami. Powinien być taki grubszy pomarańczowy od tego Twojego pomarańczowego. Pod niego podpinasz swój ten kabel i nie musisz bawić się w podłączanie pod zapalniczkę

Ja tak właśnie będę robił.

pitersik74 · Wysłany: 2012-10-20, 21:31

To powinno pomóc :cfaniaczek:

johny27 · Wysłany: 2012-10-21, 16:19

Lisu18,
mówisz żeby podłączyć po ten pomarańczowy widoczny na zdjęciu kabel ale już nie wiem gdzie się podpiąć?

[ Dodano: 2012-10-21, 17:31 ]
pitersik74,
możesz mi trochę opisać ten schemat bo go nie rozumie za bardzo mam boczki z t-150

Chyba pojadę do elektryka aby mi to zamontował bo sam nie dam rady, najgorzej jest z stroną pasażera bo nie umie połączyć jej z lewą stroną aby nawet sprawdzić czy działa mechanizm nie mogę znaleźć tam plusa i minusa aby to sprawdzić a już nie mówię o połączeniu z 2 stroną !

pitersik74 · Wysłany: 2012-10-21, 16:42

Lisu18 · Wysłany: 2012-10-21, 16:43

Jak znajdę chwile to zrobię fote tej kostki bo nie wiem w jakim kolorze ona jest.
Jeżeli wymontowywałeś sam tą całą instalację to powinieneś wiedzieć o jaką mi chodzi

[ Dodano: 2012-10-21, 18:01 ]
To jest ta kostka i ten pomarańczowy kabel

A tu jest umiejscowienie tej kostki

Wybacz za jakość.

Mawerix · Wysłany: 2012-10-21, 17:19

Alberciczek · Wysłany: 2012-10-21, 18:17

Z podłączeniem szyb nie powinieneś mieć żadnego problemu. Zacznij od sprawdzenia, czy masz wogóle przekaźnik od tych szyb. Potem sprawdz, czy w skrzynce bezpieczników jest włożony wogóle bezpiecznik od szyb. Zwróć uwagę, czy w gniazdach przekaźnika i bezpiecznika są wszystkie konektorki, czyli w gnieździe przekaźnika 4 szt, a w bezpieczniku 2 szt,. Jak w gnieździe bezpiecznika będą 2 szt konektorków włożone, to musisz szukać tego pomarańczowego kabelka. Albo jakiegoś innego, wolnego zkończonego wtyczką ( wolną ). Na wtyczce mogą być 2 przewody - plus i masa. Jak znajdziesz to napisz i będziemy dalej podłączać.
A jak nie znajdziesz, to będziesz musiał założyć przekaźnik i bezpiecznik. A żeby to zrobić to potrzebnw ci będzie gniazdo przekaxnika, gniazdo bezpiecznika, konektorki i kabelki. No i musisz wiedzieć, gdzie się podpiąć jednym z kabelków, żeby mieć plus po włączeniu stacyjki ( cewka przekaźnika ).

johny27 · Wysłany: 2012-10-21, 21:59

Lisu18, tylko ze u mnie to wyglada troche inaczej

jutro zrobie lepsze zdjecie, naszczescie mogę dodawać zdjecia przez telefon

pitersik74 · Wysłany: 2012-10-22, 17:17

Zrób jeszcze zdjęcie skrzynki bezpieczników w komorze silnika :piwo:

Lisu18 · Wysłany: 2012-10-22, 20:49

Najlepiej to sprawdź to wszystko co Alberciczek napisał. Jak masz wszystkie konektorki to sprawdź jaki kolor kabla idzie od przekaźnika czy to na pewno pomarańczowy i wtedy tego kabla szukaj w kostkach

[ Dodano: 2012-10-22, 21:52 ]
Widać kabel i tą kostkę. Jeżeli dobrze liczę to trzecia od dołu.

johny27 · Wysłany: 2012-10-23, 18:33

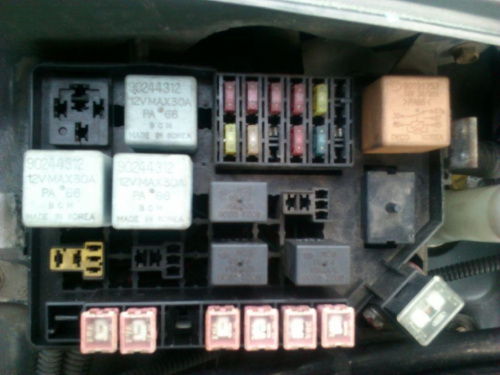

pitersik74, proszę

[ Dodano: 2012-10-23, 19:39 ]
Mam wszystkie przekaźniki i bezpieczniki chodzi mi tylko o podłączenie tego tak aby działało po przekręceniu stacyjki (najlepsza opcja) a jak się nie będzie dało to normalnie tylko mam nadzieje ze się nic nie spali, i w końcu podłączyć prawą stronę z lewą. Musze mieć osobne zasilanie do każdej strony czy tylko do lewej a prawą podpinam pod lewą tymi 3 kablami?

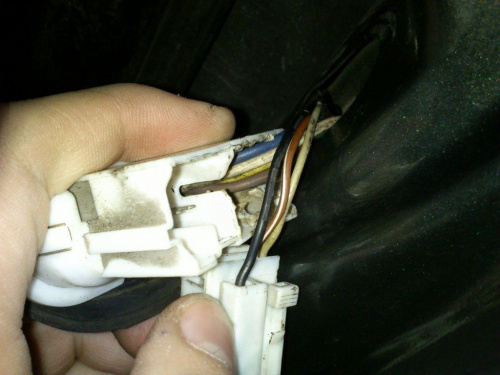

tak wygląda kostka pasażera od nowych mechanizmów i które kable odpowiadają za sterowanie szybami

? zielony, biały i szary ale który szary ?

Takie kostki i kable mam w aucie kostka odpowiada za głośnik a te kable idą do centralnego zamka!!!

Lisu18 · Wysłany: 2012-10-23, 19:41

johny27 · Wysłany: 2012-10-23, 19:51

Lisu18, Mam to podłączyć za kostką przed kostką jak ? Bo dzisiaj byłem u elektryka i mi powiedział ze montaż ok 250 zł wiec zrezygnowałem bo za tyle to mam następny komplet elektrycznych szyb !

[ Dodano: 2012-10-23, 20:52 ]
Możesz mi tak napisać krok po kroku. gdzie znajdę masę ?

[ Dodano: 2012-10-23, 20:58 ]
w czwartek muszę się za to zabrać i zrobić mam miernik części i wiedzę od was, 2x :piwo:

i jakoś damy rade , i koniec z ćwiczeniem bicepsów za pomocą korbki :beczy:

pitersik74 · Wysłany: 2012-10-23, 20:01

Grube przewody są od elektrycznych szyb , najpierw znajdź przewód z przekaźnika co zasili włącznik lewy masz go podpiętego przy nogach w kabinie ,przełacznik lewy zwróci plusa w kierunku prawego i jest to jeden z tych szarych zrobię foto u siebie i powiem ci który to plus (pin :piwo:

)
